基础产品信息
订货号‌：1110494-01

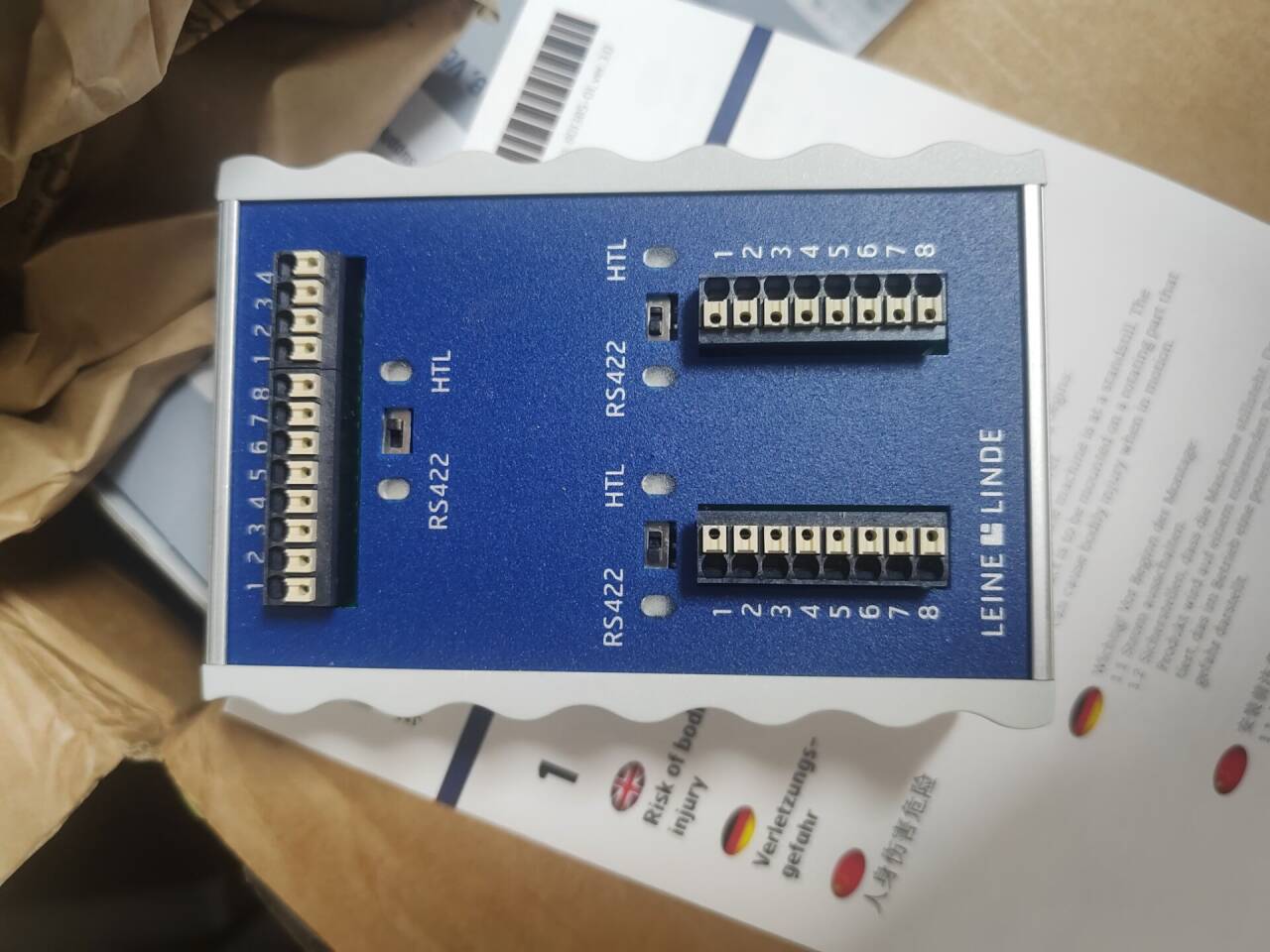

产品全称‌：DMI Converter增量式编码器信号隔离分配转换器
品牌‌：瑞典LEINE&LINDE（莱纳林德）
产地‌：瑞典
核心定位‌：单路增量编码器信号输入，转换输出两路完全电气隔离的独立信号，支持HTL与RS422双向电平转换。
电气核心参数
表格
参数类别 详细规格
工作电源 9~30V DC，内置极性反接保护，禁止接入分布式直流网络
空载功耗 24V DC供电时典型30mA，最大60mA
输入信号类型 支持增量式HTL推挽电平、RS422差分电平编码器信号
输入通道模式 模式1（默认）：6通道（S00/S00反相、S90/S90反相、Sref/Sref反相）
模式2（引脚3-4桥接）：3通道（S00、S90、Sref）
输出通道配置 2路完全独立隔离通道，每路可通过拨码单独配置为RS422或HTL模式
RS422输出规格 供电9~30V DC，最大负载±20mA，高电平>3.0V，低电平<0.4V，最大传输距离1km（符合TIA-EIA-422-B标准）
HTL输出规格 供电9~30V DC，最大负载±40mA，高电平>供电电压-2.0V，低电平<1.15V，50kHz下最大传输距离200m
脉冲频率范围 0~300kHz，部分兼容场景支持最高500kHz
信号传播延迟 最大1μs，两路输出时序与原始编码器信号完全同步
电气隔离等级 输入与输出之间、两路输出通道之间均实现1kV电气隔离，切断地环路共模干扰
机械与环境参数
安装方式‌：支持7.5mm标准DIN导轨、15mm标准DIN导轨卡扣式安装，适配控制柜内安装场景
外壳材质‌：工程塑料+铝合金复合壳体
外形尺寸‌：105mm（高）×72mm（宽）×38mm（深）
整机重量‌：约160g
防护等级‌：IP20，仅适用于控制柜内部使用
工作温度区间‌：-25℃ ~ +70℃
存储温度区间‌：-40℃ ~ +85℃
合规认证‌：符合欧盟2014/30/EU电磁兼容指令要求
接口与状态指示
端子配置‌：3组8针端子+1组4针配置，分别对应电源输入、编码器输入、两路独立输出接口
状态指示‌：每路通道配置绿色LED指示灯，实时显示当前输出电平类型（HTL/RS422）的拨码设置状态
配套兼容‌：可直接适配所有LEINE&LINDE品牌HTL/RS422接口增量编码器，也兼容其他品牌同电平标准的增量式编码器。
